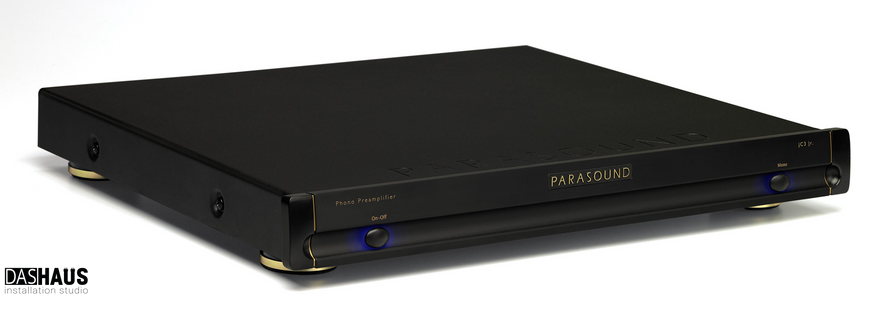

Parasound Halo JC 3 Jr Black — фонокорректор Джона Кёрла с регулируемой MC-нагрузкой

Parasound Halo JC 3 Jr Black усиливает сигнал виниловой головки до линейного уровня и выполняет коррекцию RIAA перед подачей на предусилитель или интегральный усилитель. Три ступени усиления, плавная регулировка MC-нагрузки и выходы RCA/XLR позволяют согласовать его с разными MM, MI и MC-картриджами. Схемотехнику разработал Джон Кёрл, компоновку печатной платы — Карл Томпсон.

Отдельный фонокорректор позволяет подключить винил к системе без входа Phono или заменить встроенный фонокаскад, сохранив проигрыватель и усилитель. Его возможности следует оценивать вместе с параметрами картриджа: именно выходное напряжение, рекомендованное сопротивление и ёмкость определяют правильное согласование.

Зачем нужна коррекция RIAA

При записи пластинки низкие и высокие частоты обрабатывают по стандартизованной кривой. При воспроизведении фонокорректор выполняет обратное преобразование и восстанавливает частотный баланс. Обычный линейный вход этого не делает, поэтому прямое подключение головки к AUX даст слишком тихий звук с неправильным соотношением баса и высоких частот.

Для Parasound Halo JC 3 Jr Black точность RIAA заявлена в пределах ±0,2 дБ в диапазоне 20 Гц — 20 кГц. Это характеристика точности коррекции, а не обещание определённого «тёплого» или «яркого» звучания. Итоговый результат зависит также от головки, тонарма, настройки прижимной силы и состояния пластинки.

Усиление: выбор по выходному напряжению головки

Для небалансного RCA-выхода доступны 40, 50 и 60 дБ усиления; для балансного XLR — 46, 56 и 66 дБ. Разница 6 дБ между выходами означает более высокий уровень сигнала XLR при том же положении переключателя. При сравнении двух подключений громкость следует выровнять.

40 дБ обычно используют с MM/MI-головками, 50 дБ может быть уместно для картриджей с промежуточным уровнем, а 60 дБ — для низковыходных MC. Окончательный выбор определяют паспорт головки и чувствительность линейного входа усилителя. Избыточное усиление не добавляет информации в записи: оно уменьшает полезный ход регулятора громкости и может перегрузить следующий каскад.

Сопротивление и ёмкость нагрузки

JC 3 Jr имеет фиксированное входное сопротивление 47 кОм для MM/MI и совместимых MC-головок, а также плавную регулировку от 50 до 550 Ом для MC. Это позволяет начать с рекомендации производителя картриджа и уточнить настройку без привязки только к нескольким фиксированным резисторам.

Усиление и нагрузка настраиваются отдельно: первое определяет уровень выходного сигнала, второе — электрические условия работы головки. Менять оба параметра одновременно при сравнении нецелесообразно, поскольку становится сложнее оценить причину услышанной разницы.

Входная ёмкость составляет 150 пФ. Для MM необходимо учитывать также ёмкость кабеля тонарма и межблочного кабеля: картридж работает с их суммой, а не только с паспортным значением фонокорректора.

Питание и защита слабого сигнала от наводок

Экранированный тороидальный трансформатор и алюминиевая перегородка разделяют силовую и сигнальную части. В выпрямлении использованы быстрые диоды с мягким восстановлением, а в сигнальном тракте — резисторы Vishay-Dale. Такие решения важны для фонокорректора, поскольку вместе с микровольтами и милливольтами полезного сигнала он усиливает и нежелательные наводки.

RCA-разъёмы Vampire имеют позолоченные контакты; балансные выходы выполнены на разъёмах Neutrik с фиксацией. Уровень сигнал/шум приведён отдельно для каждого режима усиления и метода взвешивания. Эти числа корректно сравнивать только при одинаковых условиях измерения.

Подключение к проигрывателю и усилителю

Последовательность подключения: проигрыватель → RCA Input Parasound Halo JC 3 Jr Black → линейный вход усилителя. Отдельный провод заземления проигрывателя подключают к клемме Ground фонокорректора. Если проигрыватель имеет встроенный фонокорректор, для использования внешнего его нужно перевести в режим выхода без коррекции, если это предусмотрено конструкцией.

Выход к усилителю можно выполнить через RCA или XLR. XLR особенно уместен, когда следующий компонент имеет балансный вход и межблочной линии необходимо лучшее подавление общих наводок. Вход от самого проигрывателя здесь RCA.

Сам фонокорректор не регулирует повседневную громкость. Между ним и усилителем мощности должно быть соответствующее управление уровнем — обычно предусилитель. Пассивные колонки к RCA-выходам не подключают.

Mono и автоматическое включение

Переключатель Mono суммирует каналы при воспроизведении монофонических пластинок. Это может уменьшить часть шумов, отличающихся между каналами, и сосредоточить моносигнал в центре. Для обычной стереопластинки оставляют Stereo, чтобы сохранить записанное пространственное распределение.

Триггерный вход 12 В позволяет включать JC 3 Jr вместе с совместимым предусилителем. В рабочем состоянии потребление составляет 9 Вт, в ожидании — менее 1 Вт. Триггерный кабель передаёт команду, а музыкальный сигнал проходит отдельными RCA/XLR-соединениями.

Размещение и первое прослушивание

Фонокорректор размещают вдали от мощных трансформаторов, сетевых адаптеров и силовых кабелей. Сигнал от картриджа имеет малую амплитуду, поэтому нежелательные наводки на этом участке особенно заметны после усиления. Сначала подключают кабели и заземление, выбирают режим головки и лишь затем включают систему с уменьшенной громкостью.

Если слышен гул, проверяют заземление, контакты RCA и расстояние до источников наводок. Если звук слишком громкий или искажённый, проверяют режим MM/MC и то, не включён ли одновременно фонокорректор проигрывателя. Если звук слишком тихий, сверяют выходное напряжение головки с выбранным усилением.

Корректно настроенный фонокорректор не устраняет механических проблем проигрывателя: прижимная сила, геометрия головки, антискейтинг и чистота иглы остаются важными частями результата.

Ответы на практические вопросы

Оцифровывает ли он пластинки? Нет. Parasound Halo JC 3 Jr Black имеет аналоговый сигнальный тракт; для записи на компьютер необходим отдельный АЦП или аудиоинтерфейс.

Можно ли подключить наушники? Отдельного выхода для наушников нет. Нужен усилитель для наушников либо соответствующий выход следующего компонента системы.

Нужен ли вход Phono на усилителе? Нет: выход фонокорректора подают на линейный вход.

Подойдёт ли любой MC-картридж? Необходимо сверить напряжение и рекомендованную нагрузку. Диапазон 50–550 Ом и три режима усиления дают возможность настройки, но не отменяют проверки совместимости.

Как подобрать настройки под картридж

Начинают с паспорта головки: нужны её выходное напряжение на 1 кГц, рекомендованное входное сопротивление и, для MM, рекомендованная ёмкость. Обозначение MM или MC даёт лишь общее направление; фактические параметры разных головок внутри одного типа могут различаться.

На JC 3 Jr сначала выбирают нагрузку 47 кОм или Variable MC. Для Variable устанавливают сопротивление в пределах 50–550 Ом в соответствии с рекомендацией производителя головки. Затем выбирают наименьшее усиление, с которым система достигает нужной громкости с удобным запасом регулировки.

После этого слушают знакомую пластинку на обычном уровне. Сравнивая настройки, выравнивают громкость: более громкий вариант легко воспринять как более детальный, даже если изменился только уровень. Проверяют также отсутствие перегрузки на самых громких фрагментах и достаточный запас хода регулятора усилителя.

Внешний фонокорректор в уже собранной системе

Если интегральный усилитель уже имеет Phono, Parasound Halo JC 3 Jr Black подключают к другому, линейному входу. Это позволяет сравнить два фонокаскада, не меняя силовой усилитель и акустику. Кабель от тонарма при этом подключают только к одному фонокорректору; разветвление может изменить нагрузку картриджа.

Если система построена на активных колонках, между фонокорректором и ними должно быть удобное регулирование громкости. Оно может находиться в самих колонках, в линейном предусилителе или соответствующем контроллере. Сам фонокорректор не заменяет такого регулятора.

Для записи пластинки выход фонокорректора можно направить на линейный вход внешнего аудиоинтерфейса. Уровень записи задают в интерфейсе, оставляя запас до перегрузки. Цифровой формат, разрядность и частоту дискретизации в таком сценарии определяет АЦП, а не фонокорректор.

Обзоры и признание

JC 3 Jr включён в Editors’ Choice: Phonostages under $2000 журнала The Absolute Sound, опубликованный 1 апреля 2022 года. Это награда в конкретной ценовой категории на момент публикации. Отдельные тесты модели выходили в The Absolute Sound и SoundStage! Hi-Fi в 2018 году и Hi-Fi Choice в 2019 году.

В обзоре SoundStage! Hi-Fi, отмеченном Reviewers’ Choice, автор описывает подачу как «чистую, сбалансированную, очень нейтральную». Это впечатление от прослушивания в его системе.
