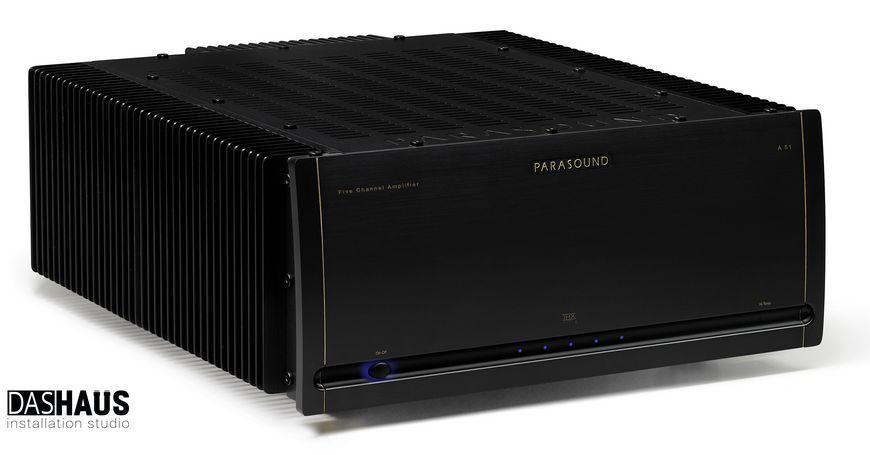

Parasound Halo A 51 Black — пять каналов мощности в одном корпусе

Parasound Halo A 51 Black — 5-канальный усилитель мощности серии Halo со схемотехникой Джона Кёрла, дискретным выходным каскадом класса A/AB и балансными входами. Он обеспечивает 250 Вт на канал при 8 Ом и 400 Вт при 4 Ом с одновременной работой всех 5 каналов в полосе 20 Гц — 20 кГц. В этой карточке представлено чёрное исполнение Black.

В одном силовом звене можно объединить фронтальные, центральный и два тыловых канала системы 5.1. Для объёмных конфигураций с большим числом колонок аппарат работает вместе с другим усилением; декодирование звуковых форматов и распределение каналов выполняет AV-процессор.

Схемотехника Джона Кёрла и ресурс блока питания

Во входном каскаде применены JFET-транзисторы, в драйверном — MOSFET, а выходной каскад состоит из 40 отобранных биполярных транзисторов. Повышенный ток покоя позволяет работать в классе A на малых уровнях; с ростом мощности каскад переходит к работе A/AB. Это не означает, что вся заявленная выходная мощность отдаётся в чистом классе A.

Питание построено вокруг тороидального трансформатора 2,2 кВА и фильтрующих конденсаторов суммарной ёмкостью 164 000 мкФ. Трансформатор обеспечивает энергоснабжение каналов, а конденсаторы сглаживают пульсации и накапливают энергию для переменной музыкальной нагрузки. Паспортные 60 А пикового тока на канал показывают отдельную сторону возможностей выходного каскада.

DC-servo контролирует постоянную составляющую на выходе, позволяя обойтись без разделительных конденсаторов в сигнальном тракте. Конструкция рассчитана на усиление аналогового сигнала без цифровой обработки.

THX Ultra2 и построение многоканальной системы

A 51 имеет сертификацию THX Ultra2. Она относится к требованиям к работе усилителя в домашнем кинотеатре; обработкой Dolby, DTS, бас-менеджментом и временными задержками занимается внешний процессор. Каждый канал получает собственный аналоговый сигнал и питает отдельную колонку.

Пять одинаковых каналов удобно использовать для традиционной системы 5.1 или как часть 7.1 либо Atmos-конфигурации. Число каналов декодирования определяет процессор; A 51 усиливает пять назначенных ему аналоговых каналов.

Мостовой режим не предусмотрен. Свободные каналы можно оставить неподключёнными; мощность всех каналов не суммируется на выходе одной колонки. После подключения уровни и расстояния настраивают в меню AV-процессора.

Какое место усилитель занимает в системе

Parasound Halo A 51 Black подключается после предусилителя, AV-процессора или источника с регулируемым аналоговым выходом. Именно этот компонент выбирает музыку и задаёт повседневную громкость. Усилитель мощности принимает подготовленный сигнал и подаёт его на пассивные колонки. Такое разделение позволяет менять источник или процессор, сохраняя силовую часть системы.

Для использования с AV-ресивером необходимы его линейные выходы Pre Out соответствующих каналов. Акустические клеммы ресивера не заменяют Pre Out. Если источником служит сетевой проигрыватель с прямым управлением громкостью, перед первым включением следует выбрать регулируемый выход и уменьшить его уровень.

Мощность в реальной системе

При выборе акустики важны не только ватты: чувствительность колонок, расстояние до слушателя, размер помещения и минимальный импеданс определяют необходимый запас системы. Номинальные 8 Ом на этикетке не означают постоянного сопротивления во всём диапазоне. Способность усилителя работать с более низкой нагрузкой особенно существенна там, где импеданс акустики снижается на отдельных частотах.

Пиковый ток характеризует кратковременную токоотдачу выходного каскада; это отдельный параметр, а не непрерывная мощность. Для корректного сравнения усилителей нужно учитывать число одновременно нагруженных каналов, частотную полосу и допустимые искажения. Эти условия приведены в таблице характеристик ниже.

RCA и XLR: выбор подключения

Для каждого из 5 каналов предусмотрены небалансный вход RCA и балансный XLR. Формат выбирают в соответствии с выходами предусилителя и устанавливают соответствующий переключатель на задней панели. Балансное соединение помогает подавлять общие наводки в кабельной линии, что может быть полезно при значительной длине межблочных кабелей.

RCA остаётся полноценным вариантом для источника с небалансными выходами. Одновременно подавать два разных сигнала на RCA и XLR одного канала не требуется. Цифровые источники подключают через ЦАП или предусилитель с ЦАПом: оптического, коаксиального или USB-аудиовхода у этого усилителя нет.

Автоматическое включение вместе с системой

Усилитель поддерживает ручное включение, запуск по аудиосигналу и управление триггером 12 В. Ручной режим подходит для системы, которой управляют с передней панели. Audio автоматически реагирует на наличие сигнала; триггер обеспечивает включение по команде совместимого предусилителя или AV-процессора.

Триггерное соединение передаёт команду питания, а не звук. Для аудио по-прежнему нужны межблочные кабели. Если усилитель расположен в стойке или в другой части комнаты, этот способ позволяет запускать систему без отдельного доступа к его кнопке. Чувствительность режима Audio подбирают так, чтобы тихие фрагменты музыки не вызывали нежелательного перехода в ожидание.

Установка и первая настройка

Корпус должен отводить тепло во время работы, поэтому вентиляционные отверстия оставляют открытыми, а в мебельной нише предусматривают движение воздуха. Глубину места установки проверяют с запасом под силовой, межблочные и акустические кабели. Не следует прижимать разъёмы к задней стенке тумбы.

Все сигнальные и акустические соединения выполняют при выключенном оборудовании. После проверки полярности колонок сначала включают источник и предусилитель, затем усилитель мощности; выключают в обратной последовательности. В кинотеатральной системе после замены усиления стоит повторить настройку уровней каналов в процессоре.

Практические вопросы перед выбором

Можно ли подключить телевизор напрямую? Только через регулируемый аналоговый выход либо через внешний ЦАП с управлением громкостью. HDMI ARC и декодирование многоканальных форматов здесь не предусмотрены.

Что необходимо для винилового проигрывателя? Фонокорректор и управление громкостью перед усилителем мощности. Фонокорректор может быть частью проигрывателя или предусилителя.

Нужен ли отдельный стример? Для сетевого воспроизведения — да. Parasound Halo A 51 Black работает с аналоговым сигналом и не выполняет функции сетевого проигрывателя.

Как подключить активный сабвуфер? Обычно через сабвуферный или дополнительный регулируемый линейный выход предусилителя либо процессора. Сабвуферу нужен соответствующий сигнал; акустические клеммы нельзя подключать к его обычному RCA-входу.

Как настроить систему после подключения

Начальная проверка. Для каждого канала проверяют соответствие входа и колонки, тип RCA/XLR и полярность акустического кабеля. В системе с 5 каналами ошибка маршрутизации может быть незаметна при обычной музыке, поэтому удобно использовать последовательный тест каналов или тестовый сигнал процессора.

Согласование уровней. В стерео проверяют, расположен ли голос или другой центральный образ между колонками. В домашнем кинотеатре после установки усилителя повторяют калибровку: прежние значения уровней могли соответствовать другой чувствительности силового каскада. Громкость нескольких усилителей сравнивают при одинаковом звуковом уровне, а не по одинаковому положению регулятора.

Проверка автоматического запуска. Выбранный режим Manual, Audio или 12 V должен соответствовать способу управления системой. Если аппарат не реагирует на кнопку передней панели, проверяют режим автоматического включения. Если запуск по звуку непредсказуем с очень тихим источником, триггерное управление может оказаться удобнее.

Контроль температуры. После первого длительного прослушивания проверяют вентиляцию ниши. Усилитель класса A/AB выделяет тепло и без громкого сигнала; отсутствие клиппинга или искажений не означает, что его можно установить в герметично закрытое пространство.

Обзоры и признание

Sound & Vision опубликовал тест связки Halo C 2 и A 51 30 ноября 2003 года; автор — Барри Уиллис. Материал включает отдельный раздел измерений. Это испытание комплекта процессора и усилителя, поэтому оценки всего комплекта не следует автоматически приписывать только A 51.
